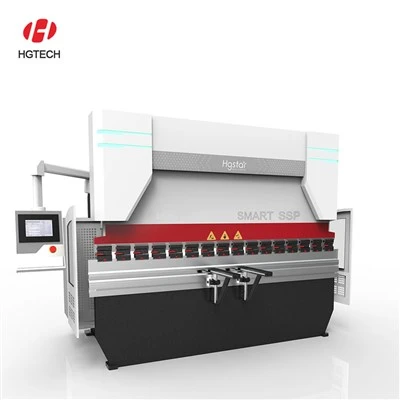

Mesin lenturan CNC

Mesin lenturan CNC

Mesin lenturan CNC adalah peranti yang digunakan untuk melengkapkan lenturan keseluruhan dan membentuk logam lembaran. Umumnya, selepas satu strok tunggal gelangsar, ia boleh dibengkokkan ke dalam profil keratan rentas geometri tertentu. Jika acuan diganti dan bengkok beberapa kali, pelbagai bentuk keratan rentas kompleks juga boleh diperolehi.

Dalam memupuk peralatan, mesin lentur telah menjadi salah satu peralatan pembentukan logam yang paling popular, dan skop aplikasinya merangkumi hampir semua bidang perindustrian seperti penerbangan, pembinaan kapal, kereta api, lebuh raya, lombong, metalurgi, kereta, peralatan rumah, jentera pembinaan, jentera kejuruteraan, jentera pertanian, industri ringan.

Rumah 12 Halaman terakhir 1/2

Mengapa Pilih Mesin Lenturan CNC Hgtech

Harga yang kompetitif

HGTech menawarkan harga yang kompetitif pada semua mesin lenturan CNC kami, memastikan anda mendapat nilai terbaik tanpa menjejaskan kualiti.

Sokongan Teknikal

Pasukan pakar kami menyediakan sokongan teknikal yang luar biasa untuk semua mesin lenturan HGTech, membantu anda memaksimumkan prestasi dan kecekapan.

Kawalan kualiti

Setiap mesin lentur HGTech menjalani kawalan kualiti yang ketat untuk memastikan ia memenuhi piawaian industri tertinggi.

Pengalaman yang kaya

HGTECH CNC Lenturan Mesin mempunyai lebih daripada 20 tahun pengalaman pembuatan, kami juga mengalami jurutera untuk memastikan operasi peralatan yang sempurna.

Penyelesaian pakar

HGTech menyediakan penyelesaian pakar untuk semua keperluan mesin lentur anda, dari konsultasi awal ke sokongan selepas jualan, memastikan prestasi yang optimum.

Perkhidmatan tersuai

HGTech menyediakan penyelesaian OEM untuk semua keperluan mesin lenturan CNC, misi kami sesuai untuk pelbagai profil logam.

Ciri -ciri mesin lentur CNC

01/

Pengaturcaraan sudut langsung dengan fungsi pampasan sudut.

Pembetulan maklum balas pengesanan masa nyata penguasa, kawalan gelung tertutup penuh, tolok belakang dan ketepatan kedudukan slider mati adalah ± 0. 02mm.

02/

Mesin lentur CNC maju dan cantik, dengan dua silinder minyak ditetapkan di panel dinding kiri dan kanan. Keadaan kuasa keseluruhan mesin adalah munasabah dan ketegarannya mencukupi.

03/

Penggunaan kaedah penyegerakan servo elektro-hidraulik memastikan penyegerakan silinder minyak, dengan prestasi penyegerakan yang baik, keupayaan beban anti bias yang kuat, dan debugging mudah. Kedua -dua strok silinder minyak Y1 dan Y2 dikawal secara berasingan, dan dua penguasa grating dilengkapi untuk mengesan anjakan slider. Ketepatan kedudukan boleh mencapai 0. 0 2mm, dan ketepatan kedudukan berulang adalah 0.02mm.

04/

Perisian arc bend khas, keupayaan untuk mengesan bahan data pemulihan, menghapuskan rebounde dapat membengkokkan bentuk c, bentuk u, elips, bulatan, seperti bentuk musim bunga.

05/

Mesin lentur CNC boleh membongkok secara langsung, tidak ada splicing, tiada slotting, tiada batang kimpalan, penampilan sudutnya cantik dan kedap air, pada masa yang sama, kelajuan pemprosesan cepat, permukaan pemprosesan sudut cantik, dan kekuatannya tinggi.

06/

Ia mengubah lenturan manual ke dalam operasi mesin automatik, meningkatkan kualiti, meningkatkan kecekapan buruh, dan mengurangkan kos buruh, sangat memendekkan kitaran pengeluaran produk.

Konfigurasi mesin

1. Y 1- y 2- xrv lima paksi CNC

2. Dilengkapi dengan sistem CNC khas untuk mesin lentur DA53T dari Delem, Belanda

3. Dilengkapi dengan sistem hidraulik berkadar berprestasi tinggi Jerman Bosch

4. Konfigurasikan penguasa grating Syarikat Sepanyol Fagor

5. Konfigurasikan pam minyak Sunny, Syarikat Amerika Syarikat

7. Tolok belakang dilengkapi dengan motor servo berprestasi tinggi dan skru bola

8. Satu set acuan standard

Parameter teknikal

Tidak	Projek	Qty	Catatan
1	Sistem kawalan	1 set	Sistem Belanda Delem DA53T
2	Motor servo dan memandu	1 set	Nanjing Eston
3	Pam hidraulik	1 set	Sunny, Amerika Syarikat
4	Injap hidraulik	1 set	Bosch-rexroth
5	Skru bola	1 set	Taiwan
6	Kereta Panduan Linear	1 set	Taiwan
7	Penyambung	1 set	Jerman
8	Cincin meterai	1 set	Jepun Nok atau Jerman
9	Penguasa Grating	1 set	Sepanyol Fagor
10	Komponen elektrik utama	1 set	Schneider
11	Silinder	1 set	Jining Taifeng
12	Motor utama servo	1 set	Nanjing Eston

Jenis mesin lentur CNC

Bender tiub manual

Bender tiub manual adalah mesin mudah yang bergantung kepada pengendali untuk menyesuaikan tiub secara manual dan menggunakan tekanan untuk mencapai bengkok yang dikehendaki.

Rotary Draw Bender

Bender Draw Rotary adalah mesin yang lebih maju yang menggunakan lengan lenturan yang didorong oleh hidraulik untuk membengkokkan tiub di sekitar mati pegun. Mesin jenis ini sesuai untuk menghasilkan selekoh kompleks dan tepat.

Roll Bender

Bender roll, juga dikenali sebagai bender piramid, menggunakan tiga penggelek laras untuk membengkokkan tiub di sekitar paksi pusat. Mesin jenis ini sesuai untuk menghasilkan selekoh radius besar.

Mandrel Bender

Bender mandrel menggunakan mandrel, atau batang pepejal, untuk menyokong dan membentuk tiub semasa proses lenturan. Mesin jenis ini sangat sesuai untuk menghasilkan selekoh radius ketat dengan penyimpangan minimum atau meratakan.

CNC Tube Bender

Bender tiub CNC menggunakan teknologi Kawalan Berangka Komputer (CNC) untuk mengawal proses lenturan. Mesin jenis ini sesuai untuk pengeluaran pengeluaran tinggi dan proses lenturan yang kompleks.

Permohonan Mesin Lenturan CNC

Mesin lentur CNC digunakan secara meluas dalam banyak bidang, termasuk pembuatan kereta, aeroangkasa, elektronik, peralatan rumah, pembinaan, transit kereta api, dan sebagainya. kenderaan boleh ditingkatkan. Dalam bidang aeroangkasa, mesin lentur CNC boleh digunakan untuk menghasilkan bahagian pesawat, seperti sayap dan permukaan kemudi. Produk penerbangan mempunyai keperluan yang sangat ketat untuk ketepatan tinggi dan kekuatan tinggi. Mesin lenturan CNC boleh memenuhi keperluan ini dan menyediakan bekalan bahagian berkualiti tinggi. Di samping itu, dalam industri pembuatan perkakas elektronik dan rumah, mesin lenturan CNC boleh digunakan untuk menghasilkan cangkang, casis dan produk lain untuk mencapai pemprosesan lenturan yang tepat dan meningkatkan penampilan dan kualiti produk. Dalam bidang pembinaan dan transit kereta api, mesin lentur CNC boleh digunakan untuk menghasilkan komponen logam lembaran, seperti pintu dan tingkap, penjaga guard, partition, dan lain -lain, untuk memenuhi keperluan pemprosesan yang tepat untuk projek -projek transit pembinaan dan kereta api.

Perbezaan antara mesin lentur CNC dan mesin lentur NC

Prinsip struktur yang berbeza

Prinsip reka bentuk kedua -dua model adalah berbeza, menghasilkan struktur yang berbeza untuk memastikan penyegerakan di kedua -dua belah slider lenturan. Brake Press NC menggunakan aci kilasan untuk menghubungkan batang swing kiri dan kanan untuk membentuk aci kilasan yang memaksa mekanisme penyegerakan untuk bergerak naik dan turun silinder di kedua -dua belah. Oleh itu, mesin lentur penyegerakan aci kilasan adalah kaedah penyegerakan terpaksa mekanikal, dan paralelisme gelangsar tidak boleh diperiksa secara automatik dan diselaraskan secara automatik. Mesin lentur CNC adalah untuk memasang skala magnet (optik) pada gelangsar dan plat dinding. Sistem CNC boleh menganalisis penyegerakan kedua -dua belah gelangsar melalui maklumat maklum balas dari skala magnet (optik) pada bila -bila masa. Sekiranya terdapat ralat, sistem CNC akan lulus injap servo elektro-hidraulik berkadar diselaraskan untuk menyegerakkan strok pada kedua-dua belah gelangsar. Sistem kawalan berangka, kumpulan injap kawalan hidraulik dan skala magnet membentuk maklum balas kawalan gelung tertutup brek akhbar CNC.

Ketepatan

Paralelisme gelangsar menentukan sudut bahan kerja. NC Press Brake adalah mekanisme untuk memastikan gelangsar disegerakkan. Tiada maklum balas ralat masa nyata, dan mesin itu sendiri tidak boleh membuat pelarasan automatik. Di samping itu, kapasiti beban separa adalah miskin (mesin lenturan NC menggunakan aci kilasan untuk memaksa mekanisme penyegerakan untuk bergerak ke atas dan ke bawah silinder pada kedua-dua belah pihak, jika beban separa jangka panjang akan menyebabkan aci kilasan untuk membongkar) Sekiranya terdapat ralat, sistem akan menyesuaikan melalui injap berkadar selepas maklum balas skala magnet (optik) untuk mengekalkan penyegerakan slider.

Kelajuan

Terdapat dua mata dalam kerja mesin yang menentukan kelajuan operasi: (1) kelajuan slider, (2) kelajuan backgauge, (3) Lenturan Lenturan silinder mesin lenturan NC adalah 6: 1 atau 8: 1, yang perlahan, manakala silinder brek akhbar CNC adalah 13: 1 atau 15: 1, yang cepat. Oleh itu, kelajuan cepat dan kelajuan pulangan mesin lenturan CNC jauh lebih tinggi daripada brek akhbar NC.

Operasi

Oleh kerana brek akhbar NC tidak dilengkapi dengan sistem kawalan dan tiada pampasan paksi V, ia hanya boleh bergantung kepada pengalaman pekerja lama untuk melakukan perbicaraan apabila diproses mengikut lukisan. Jika anda tidak memenuhi standard, anda mesti terus mencuba. Proses ini bukan sahaja menghasilkan sisa, tetapi juga mempunyai julat pemilihan kecil dan upah yang tinggi ketika merekrut pengendali. Brek akhbar CNC dikawal oleh sistem kawalan berangka profesional, dengan pampasan paksi V, operasi mudah, dan keperluan yang rendah untuk pengalaman pekerja. Terdapat fungsi lenturan simulasi, tiada pemangku diperlukan, hanya saiz langkah input lukisan yang perlu diperbetulkan, dan lenturan dijalankan secara langsung.

Kekuatan

Kerana reka bentuknya sendiri, brek akhbar NC tidak dapat membongkok di bawah beban tidak seimbang. Sekiranya ia dibengkokkan di bawah beban tidak seimbang untuk masa yang lama, ia akan menyebabkan ubah bentuk batang kilasan. Brake akhbar CNC tidak mempunyai masalah sedemikian. Paksi Y1 dan Y2 di sebelah kiri dan kanan berjalan secara bebas, jadi mereka boleh dilipat secara eksentrik.

Soalan Lazim Mesin Lenturan CNC

S: Adakah anda sebuah kilang atau syarikat perdagangan?

A: Kami adalah pengeluar. Kami mempunyai lebih daripada 40 tahun pengalaman pengeluaran sejak penubuhan kami pada tahun 1978.

S: Apakah penggunaan mesin lentur CNC?

A: Mesin lentur CNC, juga dikenali sebagai brek akhbar, adalah proses di mana logam lembaran dibentuk semula dari bentuk rata. Menggunakan teknologi lenturan CNC, anda boleh menghasilkan hampir semua reka bentuk komponen. Contoh asas ini ialah penciptaan selekoh 90 darjah yang mengubah sekeping logam rata.

S: Apakah aplikasi proses lenturan?

A: Aplikasi yang paling biasa bagi lenturan logam lembaran datang dalam automotif, perabot, peralatan rumah tangga, peralatan perindustrian dan banyak lagi. Kaedah ini biasanya dilakukan dalam kombinasi dengan bolt atau rivet atau proses kimpalan.

S: Apakah mesin lentur yang digunakan?

A: Mesin lentur adalah alat mesin yang membentuk. Tujuannya adalah untuk memasang selekoh pada bahan kerja. Selekoh dihasilkan dengan menggunakan alat lentur semasa langkah linear atau berputar. Klasifikasi terperinci boleh dilakukan dengan bantuan kinematik.

S: Apakah kelebihan mesin lentur?

A: Kelebihan mesin lenturan menggunakan mesin lentur mempunyai beberapa manfaat untuk pengeluaran, kerja logam, dan aplikasi lain termasuk kecekapan, ketepatan, keberkesanan kos, dan keselamatan.

S: Apakah brek akhbar?

A: Kaedah lipat tradisional dan yang paling biasa adalah menggunakan mesin brek akhbar. Brek akhbar kami yang membentuk selekoh dengan mengepung lembaran logam antara pukulan dan mati (alat atas dan alat bawah. Operator akan memberi makan di lembaran ke hentian belakang yang telah ditetapkan dan memegang bahan di tempat sementara brek akhbar menggunakan selekoh.

S: Bagaimana untuk menyesuaikan ketinggian kawalan pada mesin lenturan CNC?

A: Melaraskan ketinggian kawalan pada mesin lentur CNC adalah penting untuk mencapai selekoh yang tepat dan mengekalkan kualiti kerja anda. Pelarasan ketinggian yang betul memastikan bahawa mesin beroperasi dengan lancar, mencegah kerosakan bahan dan meningkatkan kecekapan pengeluaran.

S: Apakah mesin lenturan logam yang dipanggil?

A: Brake akhbar adalah mesin kerja logam yang membolehkan lenturan logam lembaran. Brake cornice hanya membolehkan selekoh mudah dan lipatan, manakala brek kotak-dan-pan juga membolehkan seseorang membentuk kotak dan bentuk pan. Ia juga dikenali sebagai mesin lentur atau brek lentur atau di Britain sebagai folder logam lembaran atau hanya folder.

Sebagai salah satu pengeluar dan pembekal mesin lenturan CNC yang paling profesional di China, kami dipaparkan oleh produk berkualiti dan harga yang kompetitif. Sila yakinkan untuk membeli mesin lentur CNC untuk dijual di sini dari kilang kami.
